从回收算法理解JVM（二）

在上一次的《从回收算法理解JVM》中只是简单的提到了分区 GC，本篇文章针对 G1 做了进一步的总结，并解释了无停顿 GC 的部分实现原理

G1 在并发标记和记忆集维护中的优化

并发标记中的优化

介绍三色标记漏标时曾说过 CMS 选择的即不是前进法也不是后退法，而是复用了卡表 card Table，这种方式可以复用 cardTable 的代码逻辑是其中一个原因，另外还有一个重要原因是写屏障是需要业务线程来完成的，并且写屏障本身的效率不高，容易导致性能问题。

G1 在使用删除写屏障时也考虑到了这个问题，并发标记开始后，如果识别到对象的引用关系被删除，那么业务线程会将需要标记为灰色的对象丢入到本地的 SATB 队列中（每个业务线程都有自己的 SATB 队列），然后由 GC 线程在合适的时机去做标记。

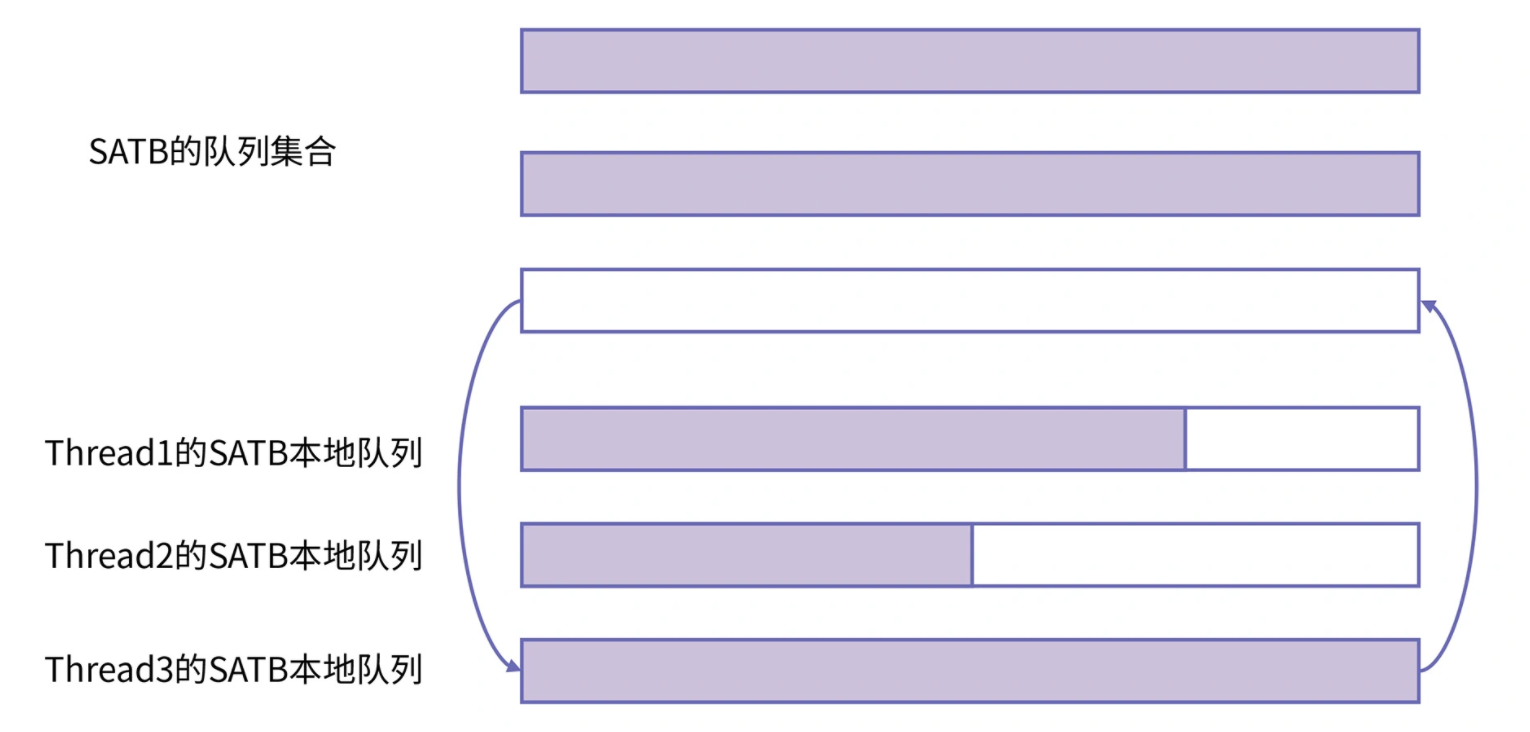

如果本地 SATB 队列放满了。就会将对象转移到全局的 SATB 集合中，然后申请一个空的 SATB，如下所示：

在这种维护方式下，业务线程无需关心对象的标记操作，减轻了写屏障的负担，效率更高。

记忆集优化

①记忆集的维护时机

上一篇文章介绍过，因为 G1 的整个内存区域分为很多个 Region，为了避免通用记录集导致的很多不必要查找，G1 实际使用的是专属记忆集的方式，即每个 Region 都有自己的专属记忆集。

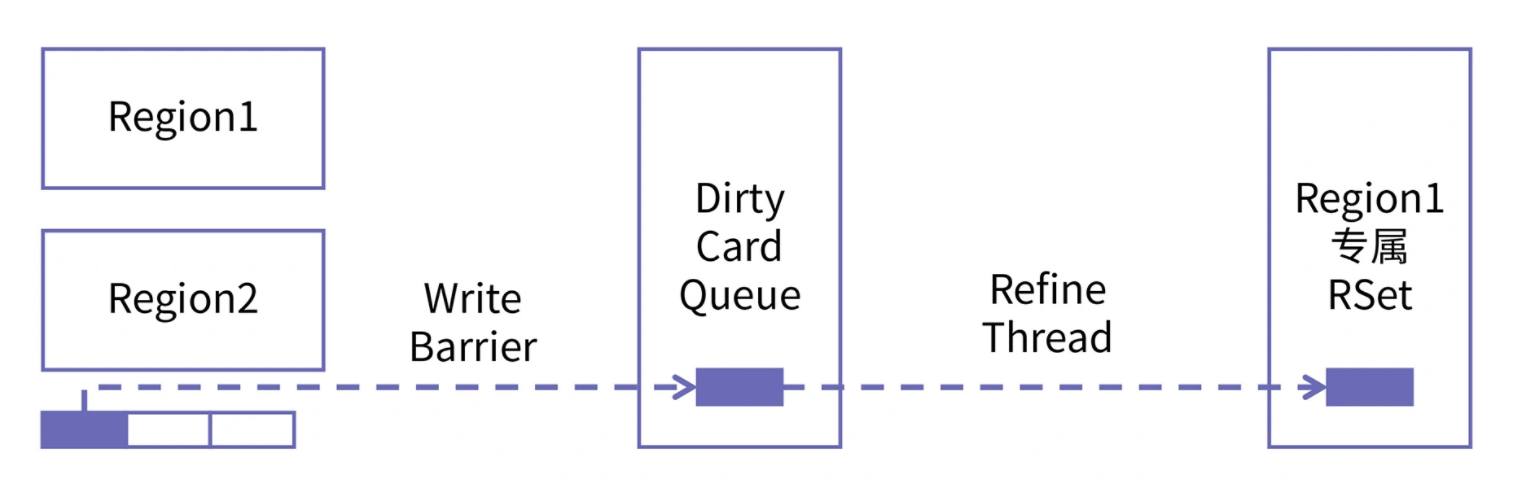

G1 在维护记忆集时依旧是使用写屏障，并且使用到了本地 SATB 队列相似的方式。写屏障只负责将需要记录到 Rset 中的内容写入到 DirtyCardQueue 中，最后再由特殊的 GC 线程（又称为 Refine 线程）来完成 Rset 的写入操作

②记忆集的存放形式

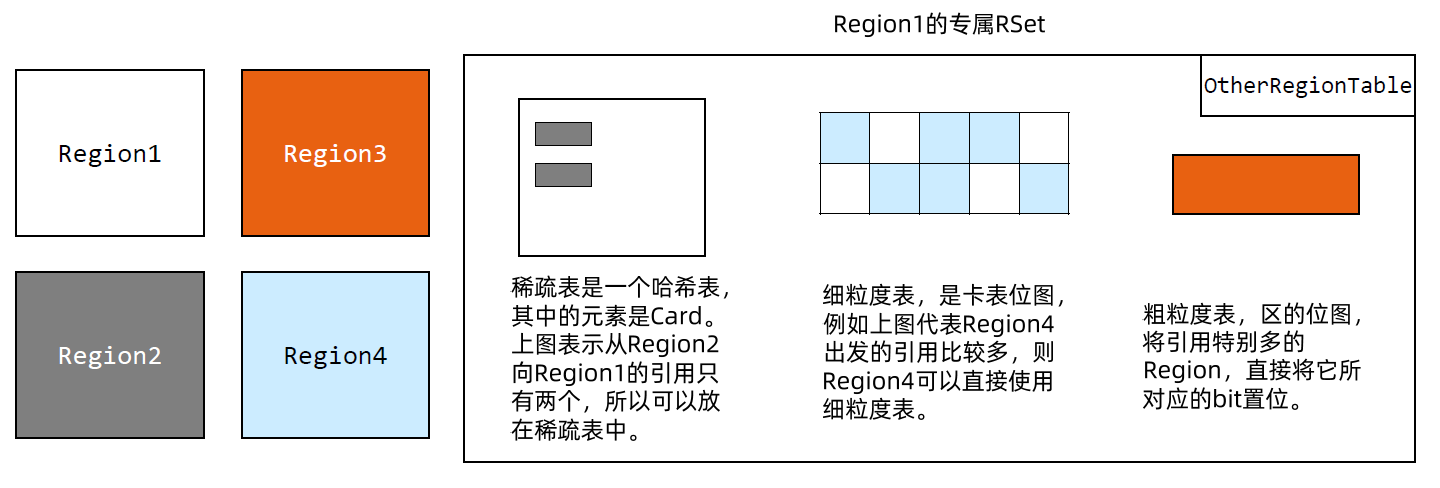

对于一个 Region 来说，它的记忆集可能会因为引用关系比较多，而变得很大。根据另一个 Region 对这个 Region 的引用数量，可以分为少、中、多三种情况。针对这三种情况，有三种不同的数据结构来应对，分别是稀疏表、细粒度表和粗粒度表。三种表之间的关系是不断粗化的，如下图所示：

关于安全点的补充

当 GC 线程需要进行 STW 时，会等待所有业务线程都运行到最近的安全点，我们知道，标记根对象 GCRoot 是追踪式回收算法必须的阶段， GC 线程在寻找 GCRoot 时并不会从头查找整个上下文和全局的引用位置去做遍历，因为这样做的效率太低了，而且根对象的标记时间也会随着数量变长。所以在 HotSpot 中借助了一种名叫 oopMap 的辅助结构来记录根对象。

对于静态数据来说，编译器会在解释阶段将 oopMap 维护进去。而对于运行中动态产生的对象。JIT 解释器会负责将它维护到 oopMap 中。

所以说 oopmap 的作用，就是避免直接查找根对象，但是这里有个新问题就是，运行时可以改变 oopMap 的指令太多了。不太可能每个地方都去维护一次 oopmap。

所以 HotSpot 仅在一些关键地方来统一维护 oopMap ，这些地方就被称为安全点 safe point 。这些特定的位置主要在：

1、循环的末尾
2、方法临返回前 / 调用方法的call指令后
3、可能抛异常的位置

Pauseless GC 是如何实现的

介绍完前面的 CMS 、 G1 等收集器之后可以发现，在原有的思想下，我们已经把能够实现与业务线程并发工作的地方都做了并发处理了。只剩下复制（G1 中称为转移）对象的地址时，仍然需要 STW 。下面我们看看 HotSpot 中无暂停 GC 的代表 ZGC 是如何做的。（并不是真的说完全无暂停，在进行 GCRoot 标记时还是需要停下来的）

ZGC 和 G1 的思想很相似，它们都使用将存活对象拷贝到空闲区域的方式进行回收，ZGC 也将整个对区域划分为多个小块，回收时也会优先选择一部分区域，而它最主要的区别在于，ZGC 可以实现并发的活跃对象对象复制，而这依赖于两个技术：读屏障+染色指针

在了解读屏障和染色指针之前，我们需要复习一下计算机基础知识→什么是虚拟地址，以及什么是物理地址。

首先，物理地址指的是我们 PC 上的那根内存条，例如我的内存条为 8G ，那么它所能存储的地址就是从 0~8G。在原始时期，程序员想要对数据进行读写操作都得操作物理内存，这就导致每个数据的地址分配在什么地方、如何合理地进行内存划分、如何保证数据的正确性，都需要编程人员来管理，效率十分低下。为了解决这个问题，CPU 的设计人员基于局部性原理进行了一层虚拟化，这就是虚拟内存。这样一来，我们编写程序时就只需要操作虚拟内存就可以了。

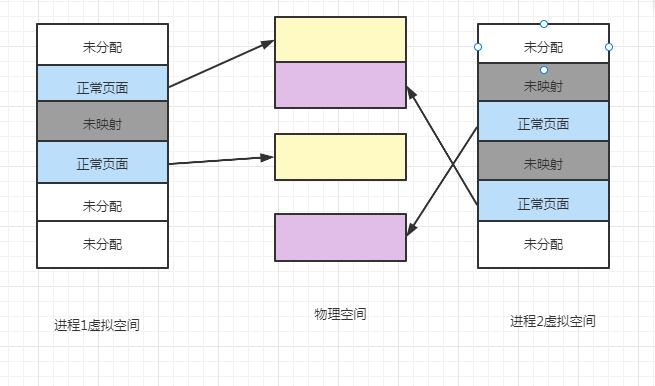

CPU 内部通过内存映射单元（MMU）为我们自动完成虚拟内存到物理内存的映射关系，大致如下：

图中的物理空间即我们的内存条，上面的可分配空间并不一定是连续的.而虚拟空间则是根据进程划分，每个进程都对应这一个虚拟空间

这里有几个重要的知识点需要掌握：

1.CPU 为每个进程都虚拟化了同样大小的虚拟内存空间
2.虚拟内存是有大小的，例如 32 位系统是 2^32 ,也就是 4G 大小。而 64 系统只使用了低 48 位，大小为 2^48，即 256T
3.虽然虚拟内存很大，但要实际使用这些内存，还是需要分配在物理内存上能使用。

虚拟内存与物理内存的映射可以用人数和酒店的房间数来做类比，酒店只有 100 间房，在 100 天之内可以住 10000 人，而同时住房的→只有 100 人。（所以如果需要申请的内存超出了 100，就会发生 OOM ）

读屏障

在 CMS 和 G1 中都用到了写屏障（write barrier）来解决漏标问题，而 ZGC 中则使用到了与之相对的读屏障（read barrier）技术。

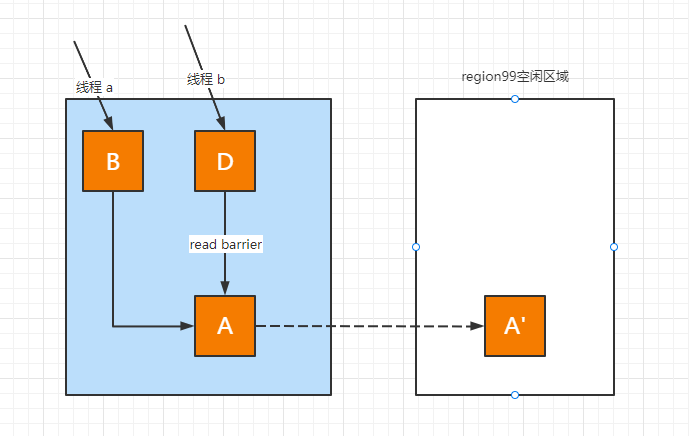

当业务线程触发访问动作时，如果该对象正在转移过程中，那么访问该对象的原地址。如果对象已经转移完成，那么则访问该对象的新地址。read barrier 用于判断该对象是否已经转移完成

如上图所示，线程 a 访问时对象 A 还没有完成地址转移，所以访问的是原地址，当线程 b 访问时，对象已经转移完成了，此时就会触发 write barrier 访问转移后的 A' 新地址

对于一个常规的程序来说，对象的读操作数量通常都会高于写操作的数量，所以读屏障对性能的要求更高，为了解决这个问题，ZGC 使用了染色指针

染色指针

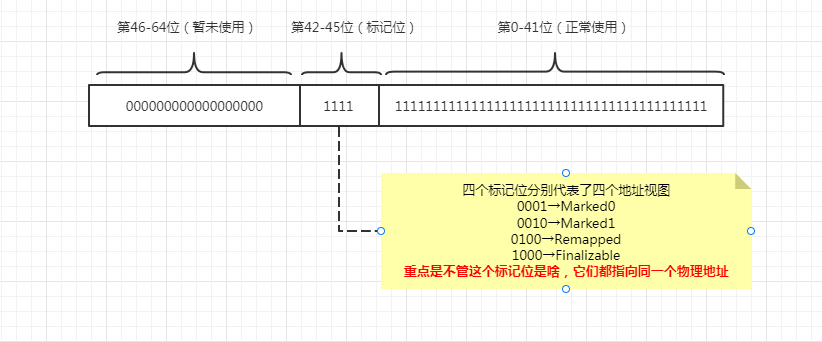

前面说到，在 64 位机器上，CPU 为每个进程都虚拟化了 256T 大小的虚拟地址，而我们的程序是用不了这么大内存的，于是 ZGC 将虚拟地址的第 42-45 四个位置作为标记位，把 0-41 位的地址留给程序作为堆空间来使用（依然还能使用 4T）

ZGC 将不同的标记位置为 1，用于代表对象所处的不同状态，目前包括 Marked0、Marked1、Remapped、Finalizable 四个状态，我们只需关注前三个状态即可，Finalizable 说的是与弱引用有关(我也没去细看，忽略忽略)，我们需要关注的重点是，不管这个标记位的值是什么，它们都指向的是同一个物理地址，为什么要这么做呢？

试想一下，在以前如果我们要在对象上存储一些额外的、只供收集器或者虚拟机本身使用的数据，通常会在对象头中增加额外的存储字段。例如对象的 Hashcode、分代年龄、forwarding 指针、锁标记位等等。这种记录方式在有对象访问的场景下是很自然流畅的，不会有什么额外负担。但是如果对象存在被移动的可能性，在不知道是否能成功访问到对象的情况下，甚至是不访问对象，但是却希望得知该对象的某些信息的情况下，对象头中的信息就排不上用场了，于是乎，ZGC 把主意打在了对象的虚拟地址上。

下面为染色指针技术带来的一些优势总结：

1.有了染色指针的支持后，无需直接访问对象，就可以根据地址的标记位判断是否发生了迁移，也就解决了读屏障的性能问题。并且，一旦某个 Region 中的存活对象被移走之后，原来的 Region 就能够释放和重用；
2.可以减少收集过程中内存屏障的使用数量，在此之前写屏障的目的通常是为了记录对象引用的变动情况，而现在可以直接维护在指针中，并且目前 ZGC 没有使用任何写屏障，一部分是指针带来的优势，另一部分是 ZGC 目前还不支持分代收集，不存在跨代引用。
3.这种类似的使用地址位进行标记的方式，可以作为一种扩展的存储结构来记录更多的一些信息，以便日后进一步提高性能。

下面来看看 ZGC 的回收流程：

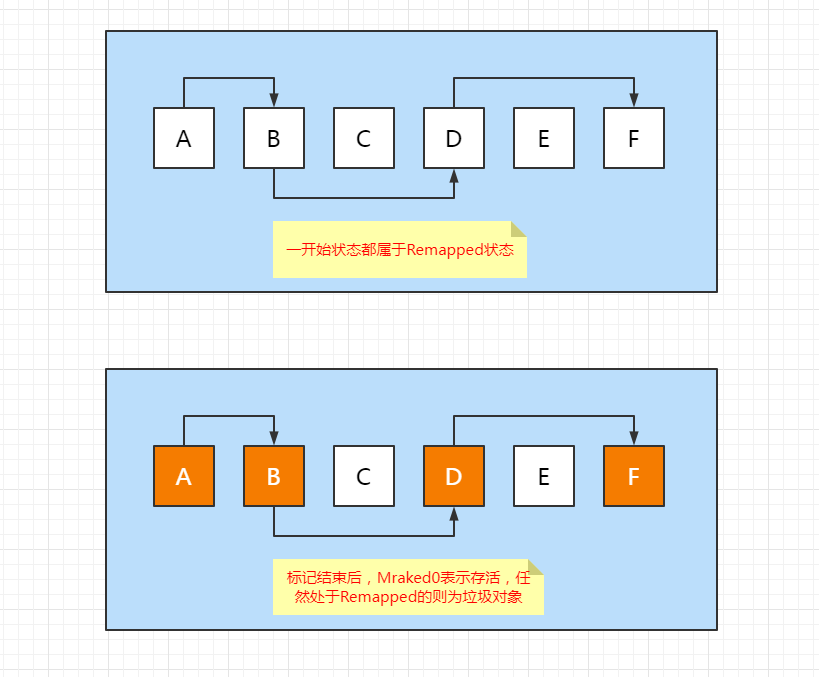

在 GC 线程开始工作前，所有的对象都处于 Remapped 状态，经过 GCRoot 标记之后，会把存活对象的状态标记修改为 Marked0 状态，仍然处于 Remapped 状态的对象则会被当做垃圾对象。在这个过程中新产生的对象也像 G1 那样，均当做存活对象处理。

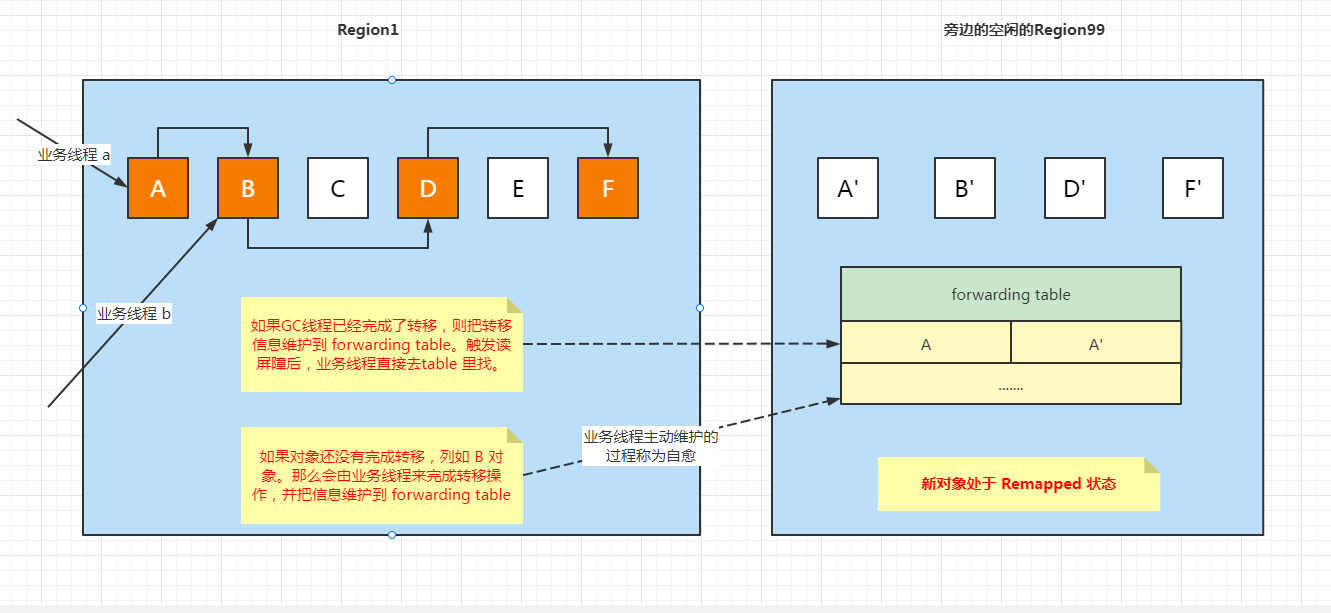

正因为不同标记位指向的是同一个物理地址，所以，从地址上业务线程就能够判断出该对象是否发生了转移
